解決變頻控制柜干擾其他設備的完整方案

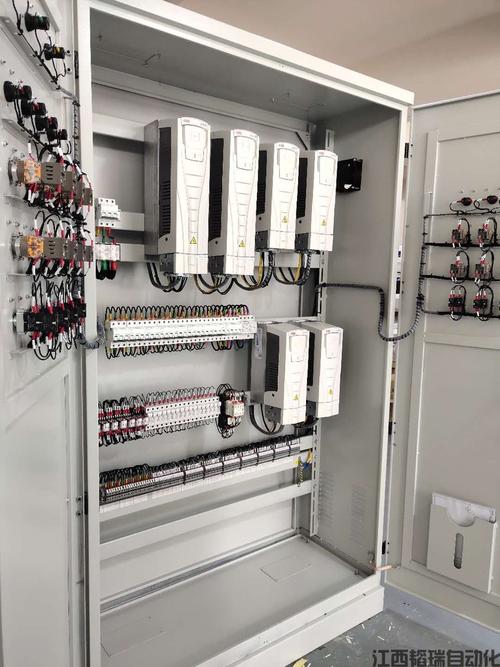

變頻控制柜因內部變頻器IGBT模塊高頻開關特性，易產生寬頻譜電磁干擾（EMI），通過傳導、輻射、耦合三種路徑影響周邊PLC、傳感器、通信系統等設備，導致信號失真、誤動作甚至停機。解決該問題需遵循“源頭抑制、路徑阻斷、敏感防護”的系統原則，石家莊變頻控制柜生產廠家德蘭電氣結合工程實操形成綜合解決方案，具體如下：
一、先明確干擾成因與傳播路徑（精準施策前提）
變頻控制柜的干擾核心源于IGBT開關時的高頻諧波（150kHz-1GHz），其傳播路徑主要分為三類，需先通過頻譜分析儀定位主導路徑：
傳導干擾：通過電源線、電機電纜等導體傳播，影響同一電網內敏感設備，覆蓋范圍可達50米
輻射干擾：未屏蔽電纜等效為“天線”，輻射10kHz-30MHz頻段電磁波，干擾無線通信或近距離電子設備
耦合干擾：通過寄生電容（容性耦合）或互感（感性耦合）傳播，如動力線與信號線平行敷設時的干擾耦合
二、核心解決方案：多維度綜合治理
（一）源頭抑制：從干擾產生端降低輻射強度

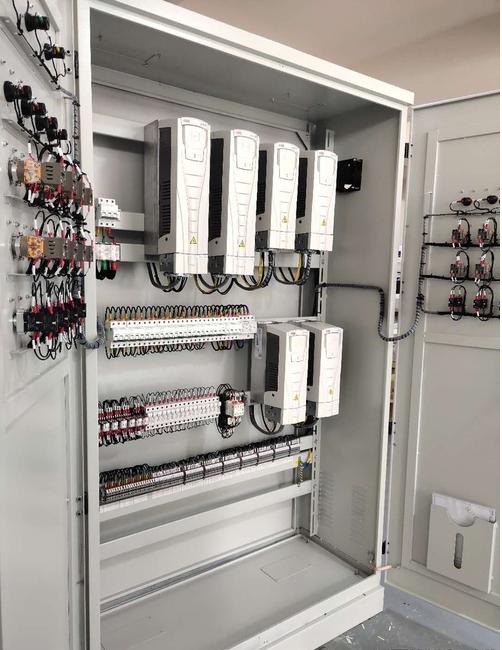

優化變頻器參數設置 通過調整變頻器運行參數減少高頻噪聲產生：① 適當降低載波頻率（如從8kHz降至4-6kHz，需平衡噪聲與電機溫升）；② 采用優化PWM調制方式，避免高頻開關集中產生強干擾；③ 輕載時啟用“靜音模式”，抑制諧波畸變率（THDv）升高。某生產線通過調整載波頻率，使周邊傳感器干擾信號失真率從15%降至3%。
選用低EMI元器件與變頻器 優先選用符合EN 61800-3標準的變頻器，核心元器件選用低噪聲類型：① 采用第三代半導體SiC器件的變頻器，可減少50% EMI噪聲，1MHz頻段輻射降低18dBμV/m；② 配置高品質電抗器、隔離變壓器，減少諧波生成；③ 輸入側選用12脈沖整流方案，相比6脈沖整流諧波含量減少70%。
（二）路徑阻斷：切斷干擾傳播通道（最關鍵環節）
加裝專用濾波器（抑制傳導干擾）根據干擾傳播方向針對性安裝濾波器，是阻斷傳導干擾的核心手段：① 輸入側：安裝EMI專用濾波器（如GRJ9000S-45-T 45A），可衰減150kHz-30MHz高頻噪聲30-40dB，或選用MLAD-SW正弦波濾波器，將電流諧波畸變率（THDi）降至5%以下；② 輸出側：安裝du/dt濾波器，將電壓變化率控制在500V/μs內，避免電機電纜輻射強干擾，或加裝共模扼流圈抑制10MHz以上高頻噪聲；③ 信號側：在PLC模擬量輸入端加裝π型濾波器或隔離變送器（如ADUM5401），濾除耦合干擾。
優化接地設計（抑制多路徑干擾） 接地不當是干擾放大的主要誘因，需遵循“短、粗、直、單點匯流”原則：① 接地電阻要求：通用場合＜4Ω，精密設備（如醫療、實驗室）＜1Ω；② 接地線規范：選用粗截面銅芯線，長度控制在30cm以?xún)?nèi)，避免環形走線；③ 接地拓?fù)洌翰捎眯切徒拥兀ⅰ白冾l器PE線→設備接地排→建筑接地極”三級接地網，禁止多點接地形成地環路；④ 案例：某水泵站因接地線過長（2m）導致PLC繼電器誤動作，改為30cm短接地線并接入統一接地排后，干擾徹底消除。

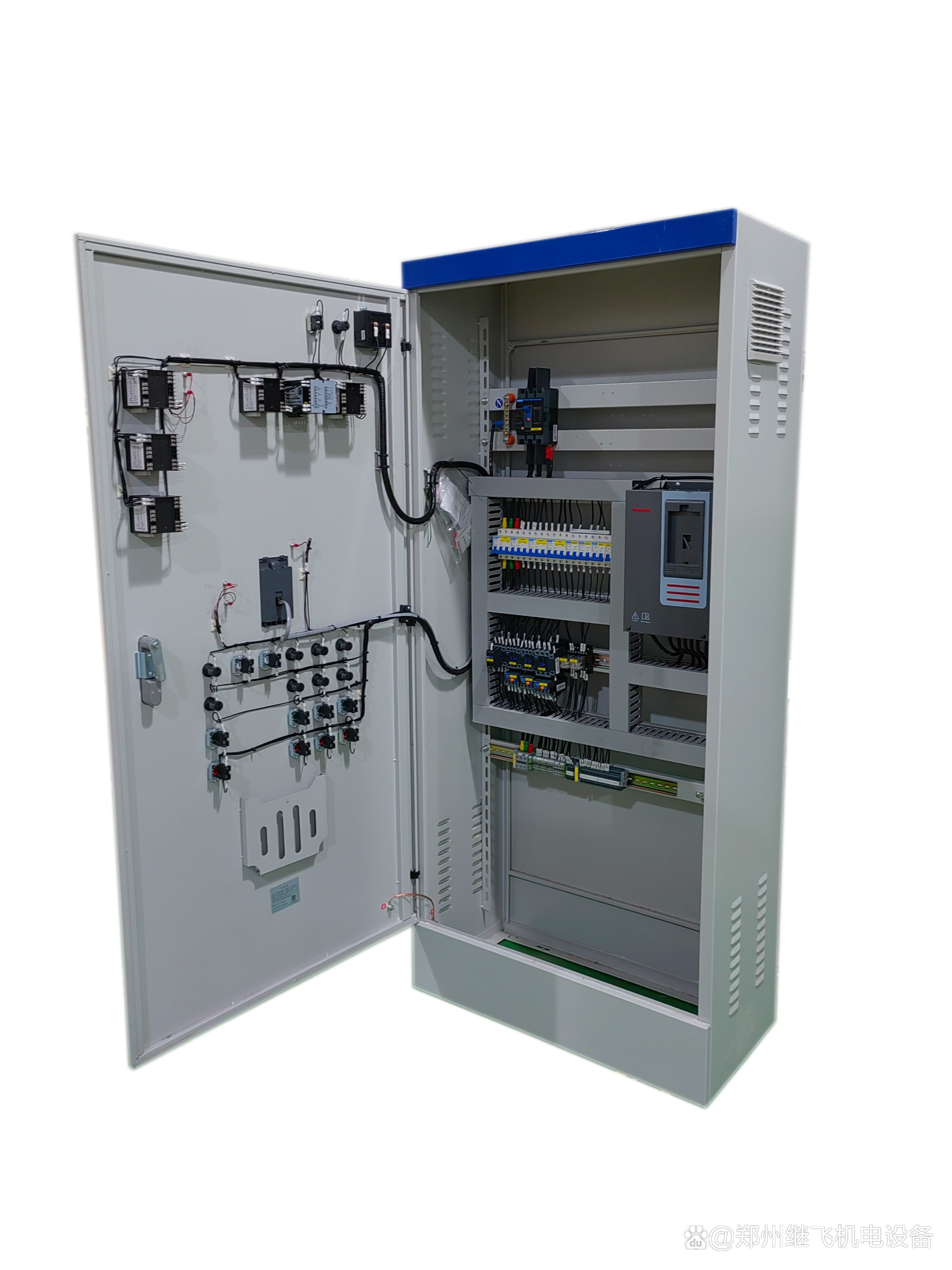

強化屏蔽措施（抑制輻射與耦合干擾） 通過金屬屏蔽阻擋電磁波傳播，重點關注三個部位：① 控制柜屏蔽：選用1.5mm以上鍍鋅鋼板，接縫處安裝EMI彈片，確保柜體密封，減少內部輻射外泄；② 電纜屏蔽：變頻器與電機連接選用雙層銅絲編織屏蔽電纜（編織密度≥90%），屏蔽層單端接地（變頻器側），信號線采用雙絞屏蔽線（AWG22），敏感信號（如編碼器）屏蔽層雙端接地；③ 局部屏蔽：在高頻電纜外側加裝鐵氧體磁環，關鍵區域鋪設吸波材料，減少輻射耦合。

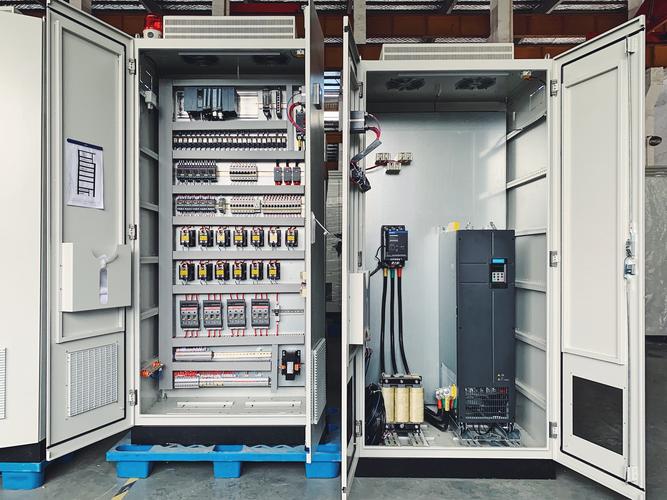

規范布局與布線（減少耦合干擾） 合理規劃設備與線纜位置，降低干擾耦合概率：① 設備布局：將變頻器與PLC、傳感器等敏感設備保持至少1m距離，分區域安裝，避免近距離輻射；② 布線原則：強弱電分離布線，電源線與信號線間距≥30cm（平行敷設）、≥15cm（交叉敷設），使用不同線槽分層布置；③ 線纜優化：縮短電纜長度，動力線采用雙絞線，避免長距離平行走線；④ 案例：某汽車生產線因編碼器信號線與動力線同槽敷設，定位誤差達3mm，調整為分槽布線后，誤差降至0.05mm達標。
（三）敏感設備防護：針對性提升抗干擾能力
信號隔離處理 對PLC模擬量信號、通信信號采用隔離技術：① 模擬量信號：加裝光電隔離模塊或隔離變送器，切斷干擾傳導路徑；② 數字通信：采用光纖隔離傳輸（耐壓＞2.5kV），避免Modbus、Profibus等通信協議因干擾出現數據丟包；③ 案例：某生產線通過在PLC模擬量模塊前植入光電隔離模塊，使4-20mA信號失真問題徹底解決。
軟件抗干擾優化 通過程序設計提升系統抗干擾能力：① 數據校驗：在通信程序中加入CRC校驗、奇偶校驗，確保數據傳輸準確；② 信號濾波：對采集的傳感器信號進行軟件濾波（如滑動平均濾波），剔除干擾脈沖；③ 故障自恢復：設置看門狗定時器，當程序因干擾陷入死循環時自動復位系統；④ 干擾監測：加入干擾檢測模塊，當干擾閾值超標時，自動調整變頻器運行參數或暫停非關鍵功能。
三、工程實施要點與驗證方法
實施流程：先通過頻譜分析儀定位干擾頻點與傳播路徑，再優先采用“濾波+接地”基礎措施，若干擾未消除，再疊加屏蔽、隔離等進階措施，避免盲目整改。
測試驗證：① 前期：按GB/T 17626標準進行EMC預測試，確認干擾強度；② 后期：整改后通過頻譜分析儀檢測，確保干擾強度低于標準限值，同時進行72小時帶載運行測試，驗證系統穩定性。
維護管理：每月檢測接地電阻變化，每季度清潔濾波器散熱片，每年用紅外熱像儀檢查接線端子，及時發現因元件老化導致的干擾隱患。
四、典型場景解決方案參考
醫療場景（如CT機房）：變頻空調干擾影像設備，需在變頻器輸出端加裝二階LC濾波器（衰減-40dB/dec），控制室采用獨立接地極（與動力接地間隔＞20m），重新規劃電纜路徑避開影像區域，整改后圖像偽影率可從15%降至0.3%。
自動化生產線：機器人伺服系統受干擾，需為變頻器配置EMC輸入濾波器，編碼器電纜改用雙絞屏蔽線，PLC模擬量端加裝隔離變送器，確保定位精度恢復至±0.05mm。
通信場景：變頻器干擾無線通信，需強化控制柜屏蔽，電纜加裝鐵氧體磁環，調整變頻器載波頻率，使輻射場強符合GB/T 17626標準限值。
河北變頻控制柜廠家德蘭電氣認為：解決變頻控制柜干擾問題需遵循“系統治理”思路，優先從源頭抑制干擾生成，再通過濾波、接地、屏蔽等措施阻斷傳播路徑，最后針對性防護敏感設備。實際應用中需結合現場工況（干擾類型、設備布局、環境要求）選擇合適措施，通過測試驗證確保整改效果，同時建立定期維護機制，保障長期穩定運行。
