配電箱安裝工程應注意哪些問題

在電源建設突飛猛進的同時，電網建設也取得了長足進步，高低壓配電柜行業迅速發展，在安裝過程中需要注意哪些呢，下面小編就為大家詳細介紹下配電箱安裝工程應注意哪些問題。

一、設備要求：

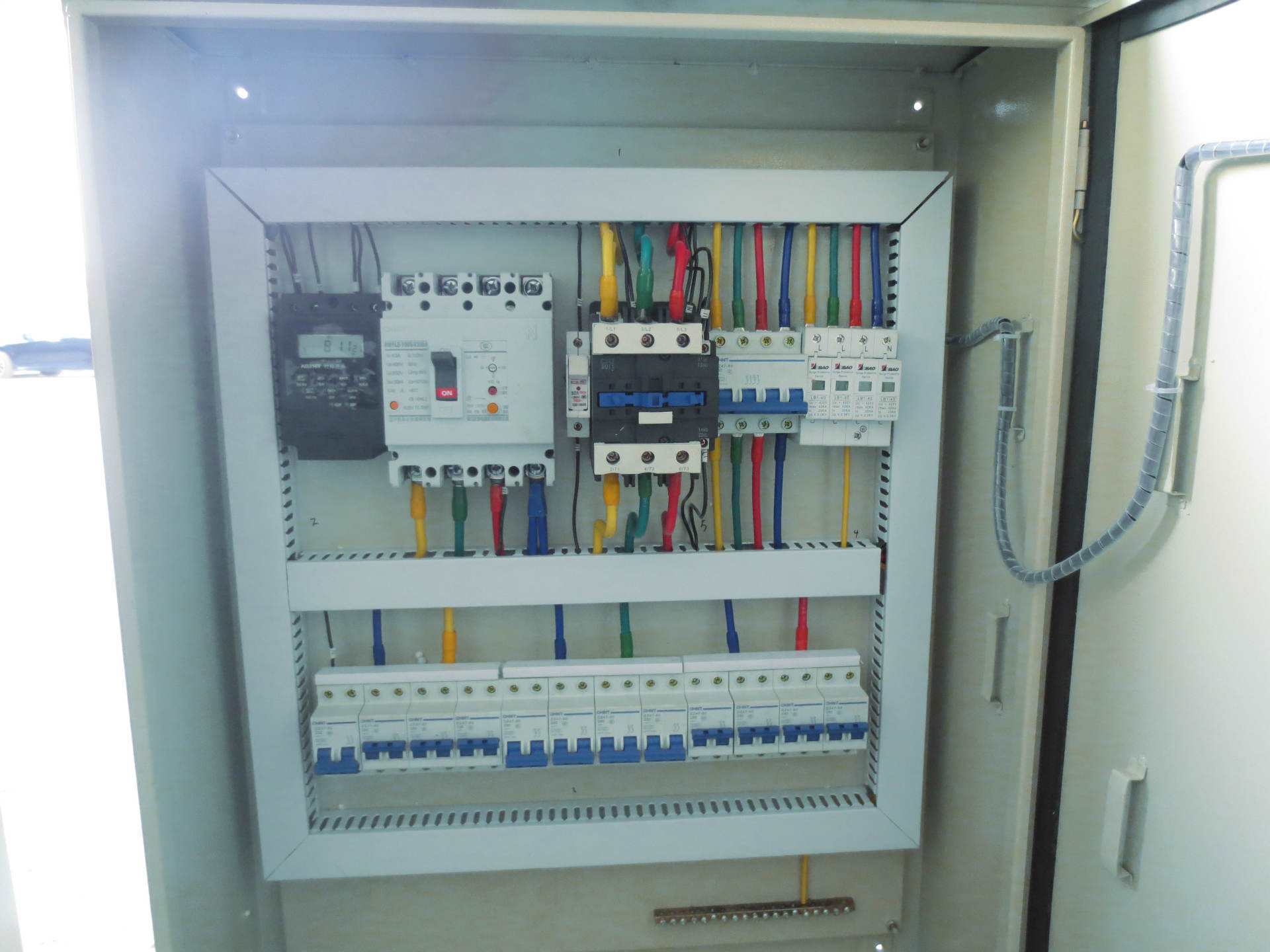

1、柜(盤)本體外觀檢查應無損傷及變形，油漆完整無損。柜(盤)內部檢查：電器裝置及元件、絕緣瓷件齊全，無損傷、裂紋等缺陷。

2、安裝前應核對配電箱編號是否與安裝位置相符，按設計圖紙檢查其箱號、箱內回路號。箱門接地應采用軟銅編織線，專用接線端子。箱內接線應整齊，滿足設計要求及驗收規范(GB50303-2002)的規定。

二、作業條件：

配電箱安裝場所土建應具備內粉刷完成、門窗已裝好的基本條件。預埋管道及預埋件均應清理好；場地具備運輸條件，保持道路平整暢通。

三、配電箱定位：

根據設計要求現場確定配電箱位置以及現場實際設備安裝情況，按照箱的外形尺寸進行彈線定位。

四、基礎型鋼安裝

1、按圖紙要求預制加工基礎型鋼架，并做好防腐處理，按施工圖紙所標位置，將預制好的基礎型鋼架放在預留鐵件上，找平、找正后將基礎型鋼架、預埋鐵件、墊片用電焊焊牢。最終基礎型鋼頂部宜高出抹平地面10mm。

2、基礎型鋼接地：基礎型鋼安裝完畢后，應將接地線與基礎型鋼的兩端焊牢，焊接面為扁鋼寬度的二倍，然后與柜接地排可靠連接。并做好防腐處理。

五、配電柜(盤)安裝

1、柜(盤)安裝：應按施工圖的布置，將配電柜按照順序逐一就位在基礎型鋼上。單獨柜(盤)進行柜面和側面的垂直度的調整可用加墊鐵的方法解決，但不可超過三片，并焊接牢固。成列柜(盤)各臺就位后，應對柜的水平度及盤面偏差進行調整，應調整到符合施工規范的規定。

2、掛墻式的配電箱可采用膨脹螺栓固定在墻上，但空心磚或砌塊墻上要預埋燕尾螺栓或采用對拉螺栓進行固定。

3、安裝配電箱應預埋套箱，安裝后面板應與墻面平。

4、柜(盤)調整結束后，應用螺栓將柜體與基礎型鋼進行緊固。

5、柜(盤)接地：每臺柜(盤)單獨與基礎型鋼連接，可采用銅線將柜內PE排與接地螺栓可靠聯結，并必須加彈簧墊圈進行防松處理。每扇柜門應分別用銅編織線與PE排可靠聯結。

6、柜(盤)頂與母線進行連接，注意應采用母線配套扳手按照要求進行緊固，接觸面應涂中性凡士林。柜間母排連接時應注意母排是否距離其他器件或殼體太近，并注意相位正確。

7、控制回路檢查：應檢查線路是否因運輸?shù)纫蛩囟擅摚⒅鹨贿M(jìn)行緊固，電器元件是否損壞。原則上柜(盤)控制線路在出廠時就進行了校驗，不應對柜內線路私自進行調整，工業導航網發現問題應與供應商聯系。

8、控制線校線后，將每根芯線煨成圓圈，用鍍鋅螺絲、眼圈、彈簧墊連接在每個端子板上。端子板每側一般一個端子壓一根線，最多不能超過兩根，并且兩根線間加眼圈。多股線應涮錫，不準有斷股。

六、柜(盤)試驗調整

1、高壓試驗應由當?shù)毓╇姴块T許可的試驗單位進行。試驗標準符合國家規范、當?shù)毓╇姴块T的規定及產品技術資料要求。

2、試驗內容：高壓柜框架、母線、避雷器、高壓瓷瓶、電壓互感器、電流互感器、各類開關等。

3、調整內容：過流繼電器調整，時間繼電器、信號繼電器調整以及機械連鎖調整。

4、二次控制小線調整及模擬試驗，將所有的接線端子螺絲再緊一次。

5、絕緣測試：用500V絕緣電阻測試儀器在端子板處測試每條回路的電阻，電阻必須大于0.5MΩ。

6、二次小線回路如有晶體管，集成電路、電子元件時，應使用萬用表測試回路是否接通。

7、接通臨時的控制電源和操作電源;將柜(盤)內的控制、操作電源回路熔斷器上端相線拆掉，接上臨時電源。

8、模擬試驗：按圖紙要求，分別模擬試驗控制、連鎖、操作、繼電保護和信號動作，正確無誤，靈敏可靠。

9、拆除臨時電源，將被拆除的電源線復位。

七、送電運行的條件

1、安裝作業應全部完畢，質量檢查部門檢查全部合格。試驗項目全部合格，并有試驗報告單。

2、試驗用的的驗電器、絕緣靴、絕緣手套、臨時接地編織銅線、絕緣膠墊、粉沫滅火器等應備齊。

3、檢查母線、設備上有無遺留下的雜物。

4、做好試運行的組織工作，明確試運行指揮人，操作人和監護人。

5、清掃設備及變配電室、控制室的灰塵。用吸塵器清掃電器、儀表元件。

6、繼電保護動作靈敏可靠，控制、連鎖、信號等動作準確無誤。

八、送電

1、由供電部門檢查合格后，將電源送進建筑物內，經過驗電、校相無誤。

2、由安裝單位合進線柜開關，檢查PT柜上電壓表三相是否電壓正常。

3、合變壓器柜開關，檢查變壓器是否有電。<BR>4、合低壓柜進線開關，查看電壓表三相是否電壓正常。

5、按以上順序依次送電。

6、在低壓聯絡柜內，在開關的上下側(開關未合狀態)進行同相校核。用電壓表或萬用表電壓檔500V，用表的兩個測針，分別接觸兩路的同相，此時電壓表無讀數，表示兩路電同一相。用同樣方法，檢查其他兩相。

7、驗收：送電空載運行24h，無異常現象、辦理驗收手續，交建設單位使用。同時提交變更洽商記錄、產品合格證、說明書、試驗報告單等技術資料。

九、配電箱使用環境有那些要求

1.配電箱海拔高度一般要求在1000m及以下，這樣可以保證箱式變電站能夠正常的運作。

2.它適應的環境溫度一般在-25℃～+40℃之間，以保證箱式變電站各部件的穩定運行。

3.一般要求風速不要超過35m/s。

4.空氣相對濕度一般不能超過90%。

5.地震水平加速度：不大于0.4m/s，垂直加速度：不大于0.2m/s。

6.不應有導電灰塵及對金屬、絕緣物有害的腐性、易燃、易爆的危險物品。有利于保證箱式變電站的外部安全。

7.安裝地點無劇烈震動，垂直斜度不大于3度。以利于配電箱在電站中的穩固。

十、配電箱散熱要求

按國際標準設計和制造的電氣設備運行時四周情況溫度的上限值不該超越40℃，有時箱內因?yàn)樘柟獾闹鄙洹⑺嗟孛鏌崃康姆瓷浜拖鋬?nèi)設備本身產生的熱量，溫度竟達到60℃。工業電器網如此高的溫度極易造成配電箱內電器線圈、引線的絕緣老化而擊穿燒壞;電器觸頭因溫度太高而增長接觸電阻，接觸電阻增長又加重發熱，如此惡性輪回終究導致配電箱觸頭燒壞；同時溫度太高還會影響電器保護機能的穩定性、動作的靠得住性、計量的精確性。為此建議：

1、應盡可能選用兩側有百葉窗、中心不完全分隔的配電箱，以便構成空氣對流散熱；

2、配電箱的箱體盡可能采取本質不銹鋼，既不輕易銹蝕又有熱反射感化，如能按期噴涂具有隔熱機能的涂料削減熱輻射，效果更加理想；

3、除要保持通風外，箱體應盡可能避開午間驕陽直射，地面以非砂石類為好；

4、高溫季節避免設備長期運行，并盡可能削減配電箱內設備釋放的熱量。
